Круговой энкодер Heidenhain RCN 8381: характеристики и подбор
Круговые (угловые) энкодеры серии RCN применяются на поворотных столах, делительных головках, роторных осях фрезерных и шлифовальных станков — там, где нужна абсолютная привязка углового положения без выхода в референтную точку после каждого включения. Ошибка в подборе такого датчика — несовпадение фланца, посадочного диаметра вала или интерфейса — оборачивается простоем оси на время повторного заказа. В статье разбираем принцип работы RCN 8381, его место в линейке Heidenhain и порядок подбора аналога или замены.
- Что такое RCN 8381 и где он применяется
- Принцип работы: оптика и интерфейс EnDat
- Технические характеристики
- Место RCN 8381 в линейке Heidenhain
- Как подобрать датчик или аналог
- Монтаж, эксплуатация и типичные ошибки
- Заключение
Что такое RCN 8381 и где он применяется
RCN 8381 — абсолютный круговой энкодер производства Heidenhain, предназначенный для измерения углового положения вала без датчиков-спутников и без цикла поиска нуля после включения питания. Буква «C» в обозначении серии RCN указывает на исполнение со сплошным (не полым) валом, а само семейство RCN относится к высокоточным абсолютным датчикам с оптическим считыванием.
Типичные точки установки:
- поворотные столы обрабатывающих центров (ось C, ось B);
- делительные головки и поворотно-подвижные приспособления;
- роторные оси измерительных и шлифовальных станков;
- прямой привод (torque-мотор) без механической передачи между валом двигателя и датчиком.
Поскольку датчик абсолютный, положение оси считывается однозначно сразу после подачи питания — это критично для многоосевых станков, где выход в референтную точку каждой поворотной оси занимает заметное время цикла.
Принцип работы: оптика и интерфейс EnDat
В основе RCN 8381 — стеклянный измерительный диск с несколькими дорожками растра: одна отвечает за грубый абсолютный отсчёт (код Грея или аналогичный), другие — за инкрементный сигнал высокого разрешения, который интерполируется электроникой датчика. Итоговое положение вала формируется путём объединения абсолютного кода и интерполированного инкрементного сигнала — это даёт одновременно высокое разрешение и однозначность позиции без обнуления.
Связь со стороной ЧПУ или сервоусилителя выполняется по последовательному интерфейсу EnDat (обычно EnDat 2.2) — двунаправленному протоколу передачи данных, по которому помимо позиции передаются диагностическая информация, паспортные данные датчика и, при необходимости, данные из встроенной памяти энкодера (аналог SRAM — энергонезависимой памяти, где хранятся параметры датчика). Благодаря этому при замене датчика система ЧПУ может автоматически считать часть настроек, не требуя ручного ввода параметров разрешения.
Отдельно стоит подчеркнуть разницу между круговыми абсолютными энкодерами вроде RCN и линейными датчиками положения — принцип формирования сигнала у них общий (растровая оптика плюс интерполяция), но применяется он к угловому, а не линейному перемещению. Подробнее о самой технологии линейных измерений можно почитать в статье о линейных энкодерах, а о разнице между абсолютным и инкрементальным отсчётом — в материале «Абсолютный и инкрементальный энкодер: разница».
Технические характеристики
Ниже — обобщённые параметры, характерные для серии RCN Heidenhain с высокоточным исполнением. Точные значения для конкретной модификации 8381 (диаметр вала, число линий, класс точности, разъём) уточняйте по паспорту станка или маркировке снятого датчика — линейка RCN выпускается в нескольких вариантах разрешения и точности под разные задачи.
| Параметр | Типовое значение для серии RCN |
|---|---|
| Тип датчика | Абсолютный круговой энкодер, оптический |
| Исполнение вала | Сплошной вал (в отличие от полого исполнения серий с приставкой «F») |
| Интерфейс | EnDat 2.2 (последовательный, двунаправленный) |
| Системная точность | Единицы угловых секунд — уточняйте класс по паспорту конкретной модели |
| Питание | 5 В DC (уточняйте по руководству станка) |
| Диапазон рабочих температур | Промышленный, уточняйте по паспорту |
| Механическое соединение | Фланцевое крепление, муфта или прямое соединение с валом привода |
Перед заказом замены важно снять с корпуса датчика полную маркировку — идентификационный номер (ID), серийный номер и обозначение исполнения. По этим данным поставщик подбирает точный аналог, а не приблизительный по внешнему виду.
Место RCN 8381 в линейке Heidenhain
Круговые энкодеры Heidenhain делятся на несколько семейств, различающихся принципом отсчёта и точностью:
- ROD — инкрементные датчики, требуют выхода в референтную метку после включения;
- ROC — абсолютные датчики среднего класса точности, часто с полым валом;
- RCN — абсолютные датчики высокого класса точности для прецизионных поворотных осей и прямых приводов;
- ECN / EQN — абсолютные модульные датчики, монтируемые непосредственно на вал двигателя без отдельного корпуса подшипника.
Разница между ROD и абсолютными сериями (ROC, RCN, ECN, EQN) принципиальна: инкрементный датчик после каждого отключения питания «забывает» позицию и требует поиска референтной точки, тогда как абсолютный сохраняет однозначное положение вала независимо от питания — аналогично тому, как в линейных системах различают датчики с референтными метками и без них. Если станок теряет абсолютную позицию оси после перезапуска, причина обычно не в самом датчике, а в разряженной буферной батарее контура памяти положения — этот случай подробно разобран в статье «Потеря абсолютной позиции ЧПУ: батарея энкодера».

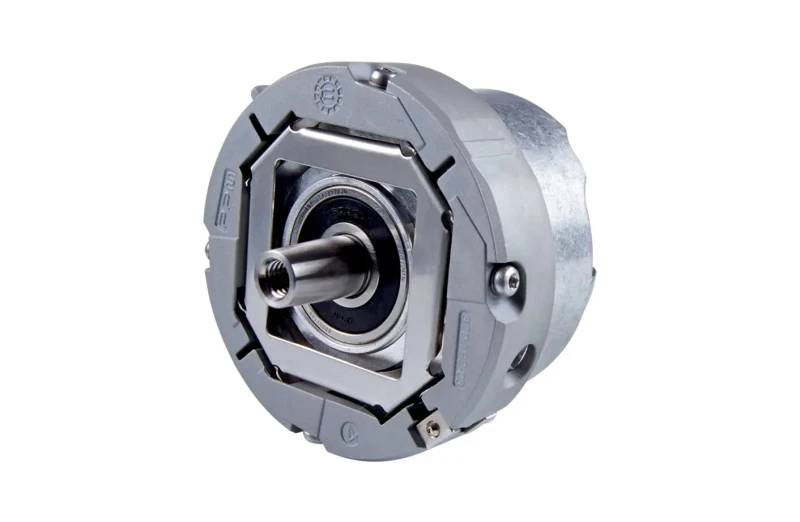

Абсолютный модульный энкодер соседнего семейства EQN — для сравнения конструктивного исполнения с круговыми датчиками серии RCN.

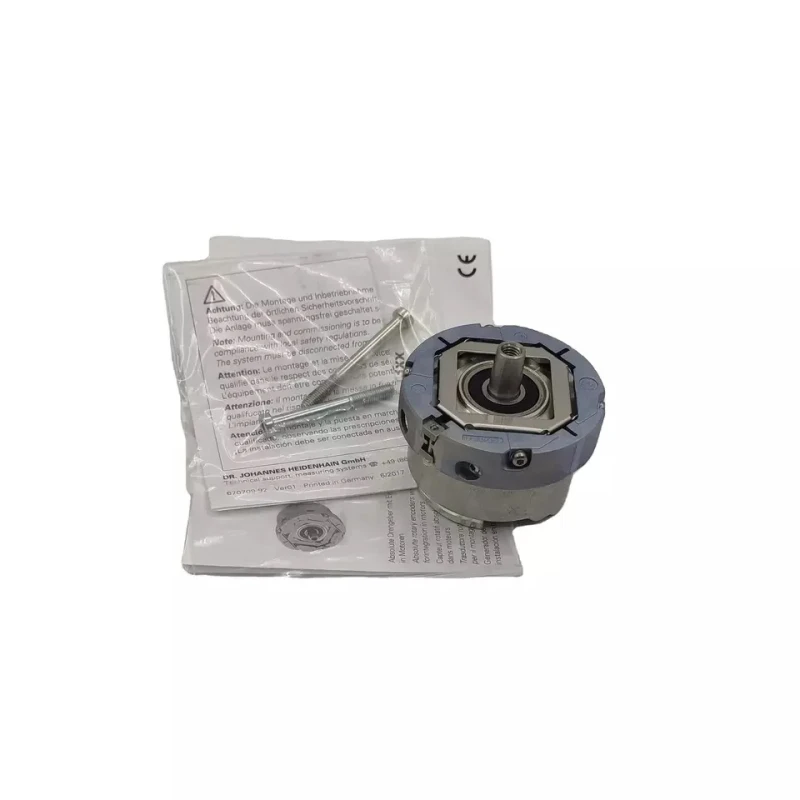

Инкрементный роторный энкодер модульного исполнения — альтернатива абсолютным круговым датчикам там, где допустим цикл поиска нуля.
Как подобрать датчик или аналог
Подбор кругового энкодера начинается не с каталога, а со снятого датчика или сохранившейся документации на станок. Алгоритм:
- Зафиксировать полный ID-номер и серийный номер с шильдика датчика — это основной идентификатор для точного подбора.
- Определить тип вала: сплошной или полый, диаметр посадочного места, тип фланца и способ крепления к оси.
- Уточнить интерфейс — EnDat 2.1 или 2.2, поскольку протоколы не всегда взаимозаменяемы на уровне контроллера привода.
- Проверить разрешение (число линий на оборот и разрядность интерполяции) — оно должно соответствовать параметрам, зашитым в канал обратной связи привода или ЧПУ.
- Сверить длину и разъём кабеля, а также направление вращения выходного сигнала относительно направления перемещения оси.
Если станок работает не с прямым приводом, а через механическую передачу (редуктор, зубчатый венец), дополнительно проверяют люфт в передаче — иначе даже абсолютно точный датчик не даст корректного позиционирования оси. Общие принципы диагностики механической части рассмотрены в статье о люфте ходового винта ШВП. Для энкодеров, установленных на серводвигатель, а не на саму ось, порядок подбора описан в материале «Подбор энкодера по сервомотору».
Инкрементный круговой энкодер серии ROD — для станков, где допустим выход оси в референтную точку и не требуется абсолютный отсчёт.
Монтаж, эксплуатация и типичные ошибки
Круговые энкодеры высокого класса точности чувствительны к монтажным перекосам и вибрации. Основные ошибки при установке и эксплуатации:
- Перекос вала при монтаже. Соединение датчика с валом привода через жёсткую муфту без компенсации несоосности приводит к повышенному износу подшипника датчика и нестабильному сигналу.
- Нарушение экранирования кабеля. Сигнал EnDat чувствителен к наводкам от силовых кабелей приводов, поэтому трассы сигнального и силового кабеля разносят и заземляют экран с одной стороны, если иное не указано в руководстве станка.
- Игнорирование диагностических данных. Через интерфейс EnDat передаются коды предупреждений (запылённость оптики, снижение амплитуды сигнала) ещё до полного отказа — эти сообщения стоит проверять в диагностическом меню ЧПУ при плановом обслуживании.
- Установка датчика без сверки серийного номера с заказанным аналогом. Даже в пределах одной серии RCN встречаются модификации с разным разрешением — несовпадение параметров приведёт к ошибке инициализации привода.
Симптомы потери отсчёта у кругового энкодера похожи на проблемы линейных датчиков: рывки при движении оси, скачки позиции, алармы превышения рассогласования. Общий обзор причин таких сбоев — в статье «Энкодер потерял отсчёт: причины», а частные случаи загрязнения и зазоров разобраны в материале «Ошибки чтения энкодера». Если после установки нового датчика станок не запускается или сообщает об ошибке серворегулирования, стоит проверить также сервоусилитель и кабельную трассу — порядок диагностики описан в статье «Диагностика сервосистемы ЧПУ». Заказ и подбор комплектующих для поворотных осей и приводов удобно вести через раздел энкодеры каталога, где представлены как круговые, так и линейные датчики Heidenhain.
FAQ: частые вопросы
Чем RCN 8381 отличается от инкрементных круговых энкодеров Heidenhain?
RCN 8381 — абсолютный датчик: положение оси сохраняется без обнуления после отключения питания. Инкрементные серии, например ROD, требуют выхода в референтную точку при каждом включении станка.
Можно ли определить точную модификацию датчика по внешнему виду корпуса?
Нет, надёжно только по маркировке на шильдике — ID-номеру и серийному номеру. Внутри серии RCN есть модификации с разным разрешением и исполнением вала, которые выглядят одинаково снаружи.
Какой интерфейс использует RCN 8381 для связи с приводом или ЧПУ?
Обычно EnDat 2.2 — последовательный двунаправленный протокол, по которому помимо позиции передаются диагностические данные и параметры датчика.
Нужно ли выполнять привязку нуля после замены абсолютного кругового энкодера?
Как правило, требуется однократная процедура согласования абсолютного значения с механическим нулём оси по регламенту производителя станка. Точную последовательность действий уточняйте по руководству на конкретный станок.
Что делать, если после замены RCN 8381 ЧПУ выдаёт ошибку рассогласования позиции?
Проверьте совпадение разрешения нового датчика с параметрами, заданными в параметрах привода, а также качество монтажа вала и экранирование кабеля. Если ошибка сохраняется, потребуется диагностика сервосистемы в целом.
Заключение
RCN 8381 относится к абсолютным круговым энкодерам высокого класса точности, поэтому его подбор требует точного совпадения посадочного места, интерфейса EnDat и разрешения — приблизительный аналог по внешнему виду корпуса здесь не работает. Основа корректного подбора — полная маркировка снятого датчика и сверка её с паспортными данными оси станка.
Если самостоятельно расшифровать маркировку датчика или подобрать корректный аналог затруднительно, специалисты ООО «Эффективное производство» подберут и поставят энкодер Heidenhain по идентификационному номеру, а при необходимости выполнят диагностику узла поворотной оси на месте.
