Ошибка SINAMICS F30004: перегрев силового модуля

Ошибка SINAMICS F30004: перегрев силового модуля
Разбираем сообщение F30004 в приводах SINAMICS S120: что означает перегрев радиатора инвертора, какие коды его сопровождают, как провести диагностику и отличить отказ охлаждения от неисправности электроники.
6175
(1)

Сообщение F30004 в приводах Siemens SINAMICS возникает, когда температура радиатора инвертора силового модуля превысила допустимый порог. Привод отключает импульсы, ось или шпиндель останавливается выбегом, а повторный пуск невозможен, пока модуль не остынет и ошибка не будет квитирована. Чаще всего причина лежит не в самой электронике, а в охлаждении: остановленном вентиляторе, забитом фильтре шкафа, слишком высокой температуре воздуха или завышенной нагрузке. В статье разобраны сопутствующие коды, порядок диагностики и способы отличить проблему охлаждения от отказа силовой части.

  1. Что означает F30004 и чем опасна
  2. Таблица связанных кодов
  3. Причины перегрева силового модуля
  4. Порядок диагностики
  5. Устранение и ремонт
  6. Профилактика
  7. Заключение

Важная оговорка. Точная формулировка кода, реакция на него и перечень параметров зависят от семейства (Booksize, Chassis, Blocksize), версии микропрограммы и конфигурации станка. Приведённые ниже сведения — общая инженерная схема; окончательно сверяйтесь со списком ошибок и предупреждений (List Manual) вашей версии SINAMICS и руководством по обслуживанию станка.

Что означает F30004 и чем опасна

Силовой модуль (Power Module или Motor Module) преобразует постоянное напряжение звена DC в трёхфазное для двигателя с помощью IGBT-транзисторов (биполярных транзисторов с изолированным затвором). Транзисторы нагреваются из-за потерь на переключение и проводимость, тепло отводится на радиатор. На радиаторе стоит температурный датчик, и прошивка постоянно сравнивает его показание с порогом. Превышение порога и даёт F30004 — «перегрев радиатора инвертора».

Опасность ошибки в двух вещах:

  • Остановка выбегом. По умолчанию реакция — OFF2: импульсы снимаются, двигатель не удерживается приводом. Для вертикальных осей это значит, что удержание обеспечивает только стояночный тормоз двигателя, и его исправность нужно проверить заранее.
  • Ускоренное старение силовой части. Систематический нагрев сокращает ресурс IGBT, конденсаторов звена DC и вентиляторов. Если игнорировать предупреждения и просто квитировать ошибку, итогом обычно становится выход модуля из строя, а не просто остановка.

Пороги срабатывания жёстко заданы для каждого типа модуля и пользователем не настраиваются, поэтому «поднять порог» нельзя. Решать приходится на стороне условий эксплуатации. Общую картину типовых отказов этого семейства приводов мы разбирали в материале «Серводвигатели и приводы Siemens SINAMICS: типовые отказы».

Таблица связанных кодов

F30004 редко появляется внезапно: перед ним нередко возникает предупреждение о приближении к порогу, а рядом с ним встречаются сообщения о перегрузке и питании. Группа относится к силовой части привода — модулю, вентиляторам и звену DC. Опасность в том, что после отключения по перегреву модуль может быть уже нагружен выше нормы, а повторные пуски без разбора причины ускоряют износ.

Код Что означает Вероятная причина Что проверить в первую очередь
F30004 Перегрев радиатора инвертора силового модуля Нет или недостаточен воздушный поток, высокая температура в шкафу, длительная перегрузка Вращение вентилятора модуля, чистота радиатора и фильтров, температуру воздуха в шкафу
A05000 Предупреждение: радиатор инвертора приближается к порогу отключения Те же причины на ранней стадии Тенденцию температуры по r0037 в течение цикла обработки
A05002 Предупреждение о перегреве входящего воздуха (для модулей, где это контролируется) Горячий воздух в шкафу, рециркуляция, неисправный кондиционер или теплообменник шкафа Температуру на входе в модуль, работу охлаждения шкафа
F30005 Перегрузка по I²t силового модуля Ток двигателя длительно выше номинала модуля, занижена мощность модуля, механическое заедание Реальный ток по r0027 и загрузку по r0036, механику оси
F30003 Пониженное напряжение звена DC Просадка сети, неисправность модуля питания, сработавшая защита Сетевое питание и состояние модуля питания; подробности — в разборе F30003

Формулировки и номера смежных сообщений отличаются между версиями, поэтому в таблице они даны как ориентиры: точный текст и перечень причин всегда смотрите в List Manual для вашей версии прошивки.

Причины перегрева силового модуля

Все причины делятся на три группы: тепло плохо отводится, тепла выделяется слишком много, измерение температуры недостоверно. Практически всегда виновата первая группа.

Группа Типичные причины Признак
Плохой отвод тепла Остановленный или изношенный вентилятор, пыль и масляный налёт на радиаторе, забитые фильтры шкафа, закрытые вентиляционные зазоры Температура растёт медленно и плавно, ошибка появляется к середине смены
Условия окружения Высокая температура в цехе, рециркуляция горячего воздуха в шкафу, установка выше 1000 м без снижения мощности Ошибки чаще летом или после установки нового оборудования рядом
Избыточные потери Высокая частота импульсов, длительная перегрузка, механическое заедание, неверная настройка двигателя Ошибка в определённой управляющей программе или на конкретной оси
Достоверность измерения Неисправный датчик температуры, обрыв цепи, ошибка платы управления модуля Модуль остывший, а температура в r0037 нереальна или скачет

Нормативные ориентиры для S120 обычно таковы: номинальная мощность гарантируется при температуре окружающего воздуха до 40 °C и высоте установки до 1000 м, выше этих значений требуется снижение допустимого тока. Точные коэффициенты берите из каталога на ваш типоразмер.

Общие принципы поиска теплового отказа в станке мы описывали в статьях «Причины перегрева сервоусилителя» и «Станок с ЧПУ перегревается».

Порядок диагностики

Диагностику ведут от простого к сложному и, главное, не сбрасывают ошибку многократно подряд: каждый пуск на горячем модуле повышает нагрузку на силовую часть.

  1. Зафиксируйте обстоятельства. Запишите код, время, режим (шпиндель, ось, холостой ход), номер программы, температуру в цехе. Разовое отключение на тяжёлом режиме и повторение на холостом ходу — разные случаи.
  2. Дайте модулю остыть. Выключите питание привода и подождите, пока радиатор остынет. Не обдувайте горячий модуль сжатым воздухом снаружи без отключения и не открывайте крышки до разряда звена DC: время разряда указано в руководстве на модуль.
  3. Осмотрите охлаждение. Проверьте вращение вентилятора модуля и шкафа, наличие воздушного потока, чистоту радиатора, фильтров и решёток. Загрязнённый радиатор — самая частая находка.
  4. Прочитайте температуры. В параметре r0037 доступны температуры радиатора, воздуха на входе и внутренней части модуля. Сравните показания между соседними модулями: аномально высокое значение у одного — признак локальной проблемы, у всех — проблемы шкафа.
  5. Оцените нагрузку. Посмотрите фактический ток (r0027) и загрузку модуля (r0036) на проблемном цикле. Если рабочий ток близок к номиналу, нужен модуль большей мощности или смена режима обработки.
  6. Проверьте механику. Заедающая ось, износ направляющих или шариково-винтовой передачи (ШВП), перетянутые ремни повышают ток двигателя без изменения программы.
  7. Проверьте параметры. Сверьте частоту импульсов (p1800) и реакцию на перегрузку (p0290) с проектными значениями. Частоту часто поднимали для снижения шума двигателя — за это платят нагревом.

Как отличить отказ охлаждения от отказа электроники

Нужно сопоставить фактическую температуру радиатора с показаниями привода. Определяющие признаки:

Наблюдение Вероятный вывод Действие
Радиатор физически горячий, вентилятор стоит или поток слабый Отказ охлаждения Заменить вентилятор, очистить радиатор и фильтры
Радиатор горячий при нормальном потоке воздуха, ток высокий Перегрузка или механика Проверить ось, нагрузку, режим резания
Радиатор холодный, в r0037 высокая или скачущая температура Неисправность датчика или платы управления модуля Диагностика и ремонт модуля, при необходимости замена
F30004 сопровождается кодами тока или короткого замыкания Повреждение силовой части или двигателя Проверка IGBT, кабеля и изоляции двигателя

Если выводы неочевидны, диагностику силовой части лучше передать специалистам: ремонт и испытание модулей выполняются на стенде без риска повредить соседние узлы. Подробнее — на странице ремонта промышленного оборудования.

Устранение и ремонт

После выявления причины работы выполняются в таком порядке:

  • Охлаждение. Замените вентиляторы с шумом подшипника, пониженными оборотами или остановкой. Подбирайте строго по типу модуля — подходящие позиции можно посмотреть в разделе вентиляторы охлаждения.
  • Чистка. Продуйте радиатор сухим сжатым воздухом при отключённом и разряженном приводе. Масляный налёт удаляйте допустимым растворителем, согласованным с руководством модуля.
  • Шкаф. Проверьте фильтры, теплообменник или кондиционер шкафа, зазоры до стенок и соседних модулей, уплотнения дверей: через неплотности подсасывается пыль и туман СОЖ.
  • Нагрузка. Если ток постоянно близок к номиналу, рассмотрите модуль большей мощности или корректировку режимов. Оценить варианты замены можно в разделе сервоусилители.
  • Квитирование. Сбрасывайте ошибку только после остывания и устранения причины. Повторное срабатывание через короткое время — сигнал, что причина осталась.

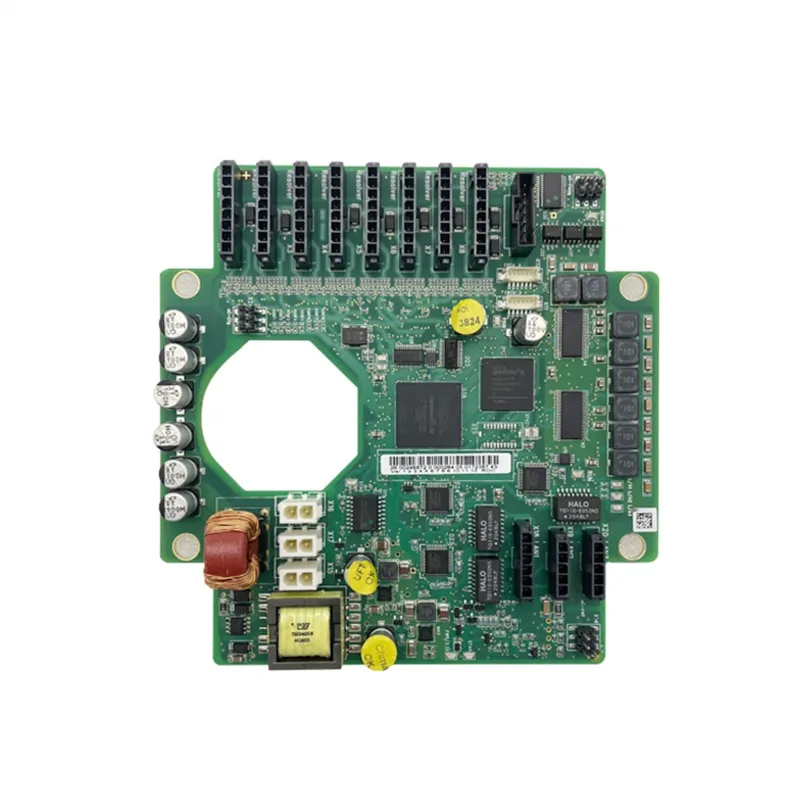

Если модуль отключается при холодном радиаторе, ремонт электроники обычно эффективнее простой замены, но точный ответ даёт стенд. Для роботизированных ячеек, где рядом работают сервоприводы с резольверами, при одновременных ошибках датчика положения полезно проверять и узлы обратной связи. Платы преобразователей резольвера для роботов KUKA, например, представлены в каталоге; к ошибке F30004 они прямого отношения не имеют, но входят в тот же контур диагностики сервосистемы.

Профилактика

Тепловые отказы в большинстве случаев предотвращаются регулярным обслуживанием шкафа:

  • осмотр и чистка фильтров шкафа по графику, который учитывает запылённость цеха;
  • проверка вентиляторов модулей при каждом плановом ТО: оценка шума и оборотов;
  • контроль температуры в шкафу и по r0037 на типовом тяжёлом цикле, фиксация значений для сравнения;
  • сохранение свободных зазоров вокруг модулей, запрет на хранение предметов на вентиляционных решётках;
  • оценка запаса по току при изменении техпроцесса: новая тяжёлая операция может превысить расчёт модуля;
  • общая диагностика сервосистемы раз в год: измерения токов, проверка тормозов и обратной связи.

Для комплексной оценки состояния оборудования полезна система диагностики, которая помогает увидеть рост температур и токов до аварийного отключения.

FAQ: частые вопросы

Что означает ошибка F30004 в SINAMICS?

Температура радиатора инвертора силового модуля превысила допустимый порог. Привод отключает импульсы, и ось или шпиндель останавливается выбегом. Точную формулировку и реакцию уточняйте в List Manual вашей версии.

Можно ли просто сбросить F30004 и продолжить работу?

Только после остывания модуля и устранения причины. Если сбрасывать ошибку многократно, не выяснив, почему нагрелся радиатор, силовая часть быстро изнашивается и может выйти из строя.

Где посмотреть температуру силового модуля?

В параметре r0037 отображаются температуры радиатора, воздуха на входе и внутренних зон модуля. Сравните значения у соседних модулей: это быстро показывает, проблема локальная или общая для шкафа.

Можно ли поднять порог срабатывания защиты по температуре?

Нет, порог задан для конкретного типа модуля и не настраивается. Решение — улучшить охлаждение, снизить нагрузку или применить модуль большей мощности.

Что делать, если радиатор холодный, а ошибка остаётся?

Вероятно, неисправен датчик температуры или электроника модуля. В этом случае нужны диагностика на стенде и ремонт либо замена модуля.

Заключение

F30004 — защитное срабатывание, а не неисправность само по себе: привод сообщает, что радиатор перегрет. В большинстве случаев достаточно восстановить охлаждение — заменить вентилятор, очистить радиатор и фильтры, исправить условия в шкафу. Если радиатор холодный, а температура в параметрах недостоверна, речь идёт об электронике модуля и ремонте.

Если самостоятельно определить причину не удаётся или нужно подобрать вентилятор, силовой модуль либо другие узлы SINAMICS, обратитесь к специалистам ООО «Эффективное производство»: поможем сориентироваться по артикулам и выбрать способ ремонта.
