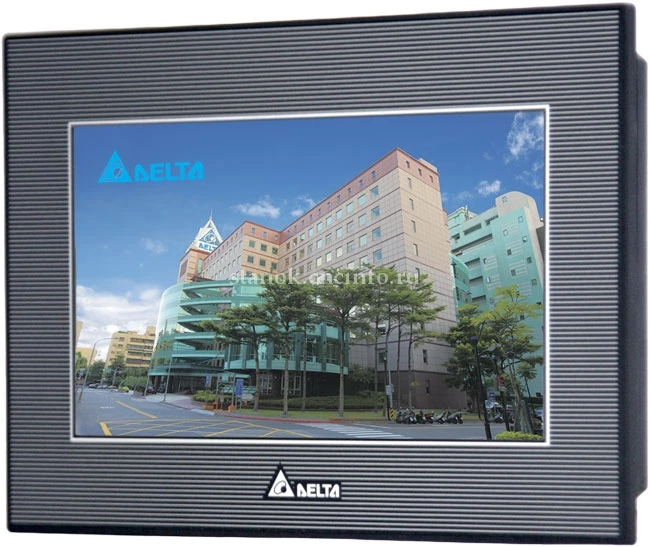

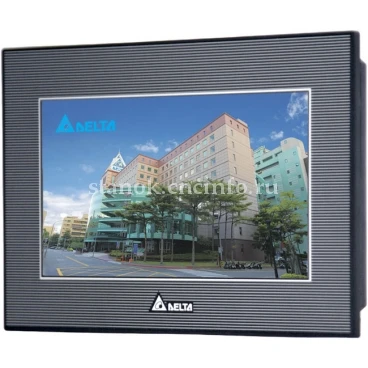

Панели оператора DELTA ELECTRONICS TP70P

(2)

Артикул TP70P

Сенсорные панели оператора со встроенным ПЛК.

Полноцветный сенсорный экран TFT LCD 7”(154 × 85 мм) с разрешением 800 × 480 пикс.
2 независимых последовательных коммуникационных порта. Один поддерживает связь ПЛК, второй – связь TP70P.
Встроенный порт USB для загрузки программ
Интегрированное в панель ядро ПЛК серии SS2:
память программы - 8К шагов
регистровая память - 5К слов
Дискретные, аналоговые входы/выходы, входы температурных датчиков PT

Артикул товара: TP70P

ООО «Эффективное производство» - официальный партнер компании Delta Electronics в России.

Характеристики:

Панель оператора

Производитель: Delta Electronics

Заказать

Подробное описание
Технические характеристики
Документация

На данный момент в серию входят 5 моделей:

TP70P-RM0 без входов/выходов, расширение только по RS-485
TP70P-16TP1R с 8DI/8DO
TP70P-32TP1R с 16DI/16DO
TP70P-22XA1R с 8DI/8DO + 4AI/2AO
TP70P-21EX1R с 8DI/8DO + 4AI/1AO/2PT

Для работы с данными панелями вам могут понадобиться:

TPEditor (версии не ниже 1.88) для программирования панели
WPLSoft (версии не ниже 2.33) для работы со встроенным ПЛК
ISPsoft (версии не ниже 2.05) для работы со встроенным ПЛК

Ограничение функционала панелей TP70P по сравнению с панелями оператора серии DOP-B:

Нет поддержки Ethernet
Нет поддержки макросов, таблицы тегов, рецептов
Архив данных не ведется, построение графика тренда не возможно
Симуляция не доступна
Нет многоязыковой поддержки
Ограниченные графические возможности

Развернуть

Свернуть

Основные характеристики:

Полноцветный сенсорный экран TFT LCD 7” (154 × 85 мм) с разрешением 800 × 480 пикс.
Flash память: 64Мб / SRAM память: 32Кб
2 независимых последовательных коммуникационных порта. Один поддерживает связь ПЛК, второй – связь TP70P.
Встроенный порт USB для загрузки программ
Интегрированное в панель ядро ПЛК серии SS2: память программы - 8К шагов, регистровая память - 5К слов
Дискретные, аналоговые входы/выходы, входы температурных датчиков PT

	Входы				Выходы
	точек			тип	точек		тип
	дискретные	аналоговые	температуры	тип	дискретные	аналоговые	тип
TP70P- 32TP1R	16	-	-	DC (Sinc or Source)	16	-	Реле
TP70P- 16TP1R	8	-	-		8	-
TP70P- 22XA1R	8	4	-		8	2
TP70P- 21EX1R	8	2	2		8	1

Высокоскоростные импульсные входы: 2 х 10кГц
Прикладные команды ПЛК
8000 шагов SRAM для программирования
Модули цифрового ввода/вывода и аналоговые модули (конвертация A/D, D/A и единиц измерения температуры)
Встроенные часы реального времени
На экране TP70P можно реализовать различные типы объектов, включая кривые в координатах X-Y, круговые счетчики дистанции, диаграммы, индикаторы процессов и аварийную индикацию.
Высокоскоростные импульсные входы: 2 х 10кГц
Прикладные команды ПЛК
8000 шагов SRAM для программирования
Модули цифрового ввода/вывода и аналоговые модули (конвертация A/D, D/A и единиц измерения температуры)
Встроенные часы реального времени
На экране TP70P можно реализовать различные типы объектов, включая кривые в координатах X-Y, круговые счетчики дистанции, диаграммы, индикаторы процессов и аварийную индикацию.
TP70P поддерживает работу с контроллерами Delta. Может соединяться с сервоприводами, преобразователями частоты и температурными контроллерами Delta.
TP70P – гибкое решение с возможностью подключения к различным внешним устройствам.

Развернуть

Свернуть

Руководство пользователя
