Ошибка Haas 172: Door Open при вращении шпинделя
Сообщение «Door Open» (код 172 в списке сигналов) появляется, когда система управления Haas считает дверь рабочей зоны открытой, а шпиндель вращается или должен вращаться. Станок останавливает шпиндель и подачу, программа прерывается, деталь иногда остаётся с браком на поверхности. Бывает два сценария. В первом дверь действительно была открыта. Во втором она закрыта, но сигнал от выключателя нестабилен, и ошибка возникает «из ниоткуда». Ниже разобраны принцип блокировки, типичные причины, порядок проверки и меры безопасности. Точная формулировка и поведение стойки зависят от модели станка и версии ПО, поэтому сверяйтесь с руководством по обслуживанию вашего Haas.
- Как устроена блокировка двери
- Причины ошибки и что проверить в первую очередь
- Порядок диагностики
- Электрическая часть: выключатель, цепь, плата
- Программа, режим наладки и зондирование
- Профилактика и безопасность
- Заключение
Как устроена блокировка двери
Дверь рабочей зоны — элемент системы безопасности. Её положение контролирует датчик (выключатель) двери, а на части станков ещё и электромагнитный замок. Сигнал от датчика приходит на входы системы управления через плату ввода-вывода (I/O). Логика проста: пока дверь не признана закрытой, запуск шпинделя и автоматический цикл блокируются. Если дверь «открылась» во время вращения, шпиндель останавливается, а на экране появляется сигнал.
Отсюда два важных вывода. Во-первых, ошибка 172 — не отказ привода или шпинделя, а реакция на входной сигнал. Во-вторых, причина может быть как механической (перекос двери, износ петель, загрязнённый датчик), так и электрической (обрыв, окисленный контакт, неисправный вход платы).
Сообщения других групп (привод осей, зажим инструмента, нагрузка на инструмент) выглядят иначе. Для сравнения см. разборы ошибки Haas 130 Toolchuck Unclamped, ошибок 161–164 по осям и ошибки 174 Tool Load Exceeded. Общий перечень сообщений собран в статье «Haas ЧПУ: коды ошибок».
Причины ошибки и что проверить в первую очередь
Группа «дверь и блокировка» опасна тем, что искушает оператора обойти защиту. Делать этого нельзя: блокировка предотвращает выброс стружки, инструмента и СОЖ в зону оператора. Сначала — причина, потом — ремонт.
| Ситуация | Вероятная причина | Что проверить в первую очередь |
|---|---|---|
| Дверь закрыта, ошибка при старте шпинделя | Датчик двери не срабатывает: зазор, смещение магнита или флажка | Зазор между датчиком и ответной частью, крепление, чистота поверхности |
| Ошибка возникает на высоких оборотах или при вибрации | Нестабильный контакт: вибрация передаётся на дверь и датчик | Люфт петель и ручки, ослабленные крепления датчика, плотность прилегания двери |
| Ошибка эпизодическая, без закономерности | Повреждение или окисление разъёма, трещина в жиле кабеля | Кабель в местах изгиба, разъём на двери и на шкафу, следы СОЖ |
| Ошибка постоянная, даже при заведомо закрытой двери | Обрыв цепи, отказ датчика или входа платы I/O | Состояние входа в диагностике стойки, целостность цепи, питание цепи датчика |
| Ошибка после ремонта или замены двери | Неверная регулировка положения датчика, перепутан разъём | Положение датчика относительно ответной части, маркировка разъёмов |
| Ошибка при запуске программы с автоматической дверью | Неполное закрытие двери, сбой привода двери, неверная последовательность команд | Ход двери, упоры, конечные положения, порядок команд открытия и закрытия в программе |
Почти всегда первая проверка — механика: ход двери, состояние уплотнений, положение датчика. Электрическая диагностика начинается после того, как механика исключена.
Порядок диагностики
Действуйте от простого к сложному и фиксируйте результат каждого шага: это сэкономит время, если придётся обращаться к специалистам.
- Остановите станок и сбросьте сигнал штатно. Выключите шпиндель, закройте дверь и сбросьте сообщение стандартным способом. Если ошибка не повторяется, зафиксируйте режим, обороты и момент возникновения.
- Осмотрите дверь. Проверьте, что она закрывается полностью, без перекоса, и что стружка или засохшая СОЖ не мешают прилеганию.
- Проверьте датчик и ответную часть. Очистите их, убедитесь в надёжности креплений и отсутствии механических повреждений.
- Посмотрите состояние входа в диагностике стойки. Если вход меняет состояние при открытии и закрытии двери, цепь в целом жива. Если вход «дребезжит» при лёгком постукивании по двери, проблема в контакте или кабеле.
- Проверьте кабель и разъёмы. Обратите внимание на места изгиба при ходе двери, следы масла и коррозии. Подвижные кабели выходят из строя чаще неподвижных.
- Только затем переходите к плате ввода-вывода. Если датчик и кабель исправны, а вход не реагирует, подозрение падает на плату или цепь питания входов.
Как отличить причину в датчике и кабеле от отказа платы управления? Сигнал от платы имеет постоянный характер и не зависит от положения двери. Неисправность датчика и кабеля зависит от механического воздействия: открыли дверь — сигнал изменился, постучали — пропал. Общие принципы отделения управляющей части от силовой приведены в материале «Диагностика ЧПУ по коду ошибки», а подход к платам стойки — в статье об отказах плат ЧПУ.
Электрическая часть: выключатель, цепь, плата
Цепь двери состоит из датчика (контакт или бесконтактный выключатель), кабеля с разъёмами и входа на плате. Для разных поколений станков Haas конструкция отличается, поэтому приведённые ниже проверки носят общий характер. Работы в шкафу выполняются только при отключённом питании и квалифицированным персоналом.
| Элемент цепи | Признак отказа | Как проверить |
|---|---|---|
| Датчик (выключатель) двери | Не меняет состояние или меняет с задержкой | Визуальный осмотр, проверка срабатывания при закрытой двери, сравнение с исправным аналогом |
| Кабель и разъёмы | Сигнал пропадает при движении двери или вибрации | Прозвонка жил при отключённом питании, осмотр разъёмов, шевеление кабеля при контроле сигнала |
| Замок двери (если есть) | Не фиксирует дверь или не подтверждает фиксацию | Работа привода замка, обратная связь о положении, питание катушки |
| Вход платы I/O | Состояние входа не зависит от положения датчика | Проверка питания входов, сравнение с соседним входом, замена платы только после исключения кабеля и датчика |
Если выяснилось, что неисправна плата, подбор замены по данным станка лучше доверить специалистам. Каталог плат представлен в разделе печатные платы, а органы управления и защиты — в разделах элементы управления и промышленная безопасность. Если вы не уверены в причине, закажите ремонт оборудования или диагностику на месте.
Программа, режим наладки и зондирование
Не всегда причина в железе. Ошибка может возникнуть из-за того, как построена программа или как оператор работает на станке:
- Команда запуска шпинделя при незакрытой двери. Если в программе после команды открытия двери подряд идёт запуск шпинделя, станок остановится на проверке. Следите за последовательностью операций.
- Режим наладки. У станков Haas в режиме наладки с открытой дверью действуют ограничения (в частности, по скорости шпинделя). Конкретные значения и условия зависят от модели и версии ПО — уточняйте по руководству станка.
- Параметры и настройки, влияющие на блокировку. На ряде станков есть настройки, которые меняют реакцию на открытую дверь. Менять их без необходимости нельзя: это снижает уровень защиты, а на станках в исполнении CE может быть недопустимо.
- Автоматическая дверь. Если дверь управляется командами программы, проверьте, что команда завершения закрытия выполняется до запуска шпинделя и привод успевает дойти до упора.

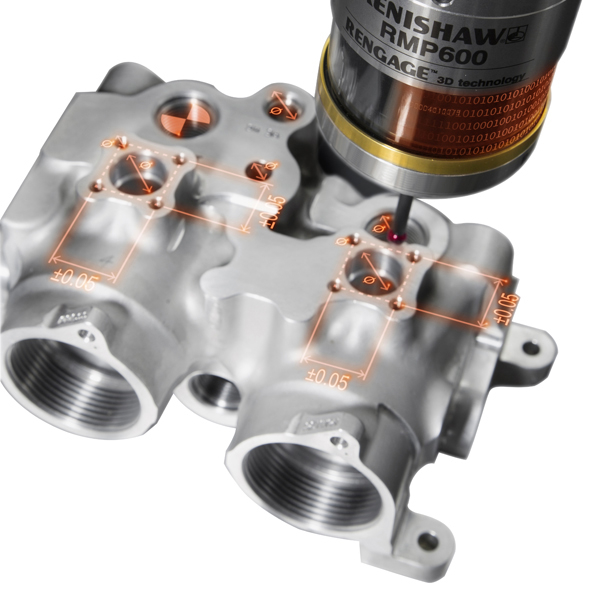

Отдельная ситуация — работа с измерительными зондами. Циклы измерения на обрабатывающих центрах Haas выполняются макропрограммами, и вопросов к ним по двери возникает больше, когда зонд используют в наладке: оператор открывает дверь, чтобы подвести инструмент, затем запускает цикл. Если вы только осваиваете измерительные циклы, начните с проверенного программного обеспечения, адаптированного под стойку Haas. Для контроля деталей на станке подойдёт пакет Inspection Plus, для привязки инструмента — ПО настройки контактного инструмента. Как зонд помогает сократить время наладки, описано в статье «Сокращение наладки ЧПУ: инструментальный щуп».
Набор макропрограмм Renishaw для измерения деталей на обрабатывающих центрах Haas. Полезен, когда измерительные циклы нужно встроить в программу, не нарушая порядок работы с дверью и шпинделем.

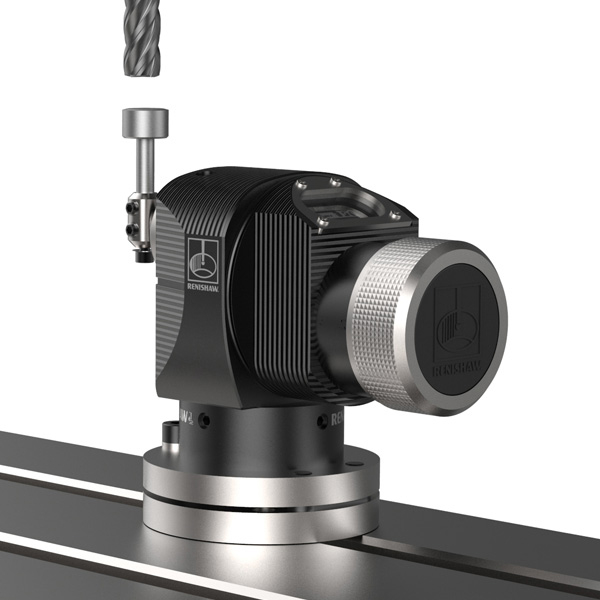

Макропрограммы для привязки инструмента контактным датчиком на станках Haas. Уменьшают число ручных операций у открытой двери при наладке.
Важно: программное обеспечение не заменяет исправную блокировку двери и не устраняет аппаратную причину ошибки 172. Сначала приведите в порядок цепь двери, затем оптимизируйте процесс.
Профилактика и безопасность
- Никогда не блокируйте и не шунтируйте датчик двери. Обход защиты опасен и лишает вас гарантийных и страховых оснований при инциденте.
- Регулярно очищайте зону датчика. Стружка, масло и засохшая СОЖ нарушают срабатывание и ускоряют износ контактов.
- Следите за люфтом двери. Износ петель и направляющих приводит к перекосу и неполному закрытию.
- Осматривайте кабели на подвижных участках. Трещины изоляции лучше найти до отказа, а не после.
- Фиксируйте повторы ошибки. Запишите дату, режим, обороты и состояние СОЖ. Эти данные ускоряют диагностику, в том числе удалённую через систему диагностики.
- Ведите журнал изменений настроек. Если кто-то менял параметры блокировки, это должно быть известно и записано.
Если ошибка 172 сопровождается другими сообщениями (например, по приводу или шпинделю), не исключайте общую причину: просадку питания, помехи или неисправность платы. В таких случаях полезен общий порядок поиска неисправностей, описанный в статье «Станок ЧПУ останавливается: причины».
FAQ: частые вопросы
Что означает ошибка Haas 172 Door Open?
Система управления считает дверь рабочей зоны открытой при вращающемся или запускаемом шпинделе и останавливает шпиндель и подачу. Это реакция на сигнал блокировки двери, а не отказ привода. Точная формулировка зависит от модели и версии ПО.
Почему ошибка появляется, если дверь закрыта?
Чаще всего виноваты загрязнённый или сместившийся датчик двери, люфт петель, повреждённый кабель или окисленный разъём. Реже — вход платы ввода-вывода. Начинайте с механики и кабеля.
Можно ли отключить блокировку двери, чтобы продолжить работу?
Нет. Блокировка защищает оператора от стружки, инструмента и СОЖ, а её обход может нарушить требования безопасности. Устраняйте причину, а не сигнал.
Как отличить неисправность датчика от неисправности платы?
Если сигнал на входе меняется при открытии двери или постукивании, проблема в датчике, кабеле или разъёме. Если состояние входа не зависит от положения двери, при исправных датчике и кабеле подозревают плату или питание входов.
Может ли ошибка возникать из-за программы?
Да. Если команда запуска шпинделя идёт до полного закрытия автоматической двери или оператор работает в режиме наладки с ограничениями, станок остановится. Проверьте последовательность команд и условия режима по руководству станка.
Заключение
Ошибка Haas 172 Door Open при вращении шпинделя — сигнал от системы безопасности, а не неисправность шпинделя. В большинстве случаев причину удаётся найти в механике двери, загрязнённом или смещённом датчике и дефекте кабеля, и лишь затем проверять плату ввода-вывода. Точный смысл кода и допустимые действия определяются моделью станка и версией ПО, поэтому опирайтесь на руководство по обслуживанию вашего Haas и не обходите блокировку.
Если ошибка повторяется, а проверка датчика и кабеля ничего не дала, специалисты ООО «Эффективное производство» помогут с диагностикой, подбором плат и компонентов цепи двери, а также с программным обеспечением для измерений на станках Haas.
